◆ Pregled izdelka
Ta 5-osni vertikalni obdelovalni center, zasnovan za odličnost, združuje visoko-togo strukturo z vrhunskimi natančnimi komponentami. Zagotavlja izjemno zmogljivost blaženja in neprekosljivo natančnost, zaradi česar je idealna rešitev za zahtevne izzive večosnih obdelav.
◆ Ključne lastnosti stroja
Robustna struktura postelje:
Izdelan iz visoko-kakovostnega, stabilnega litega železa Meehanite, ki zagotavlja trden temelj za težke-delovanja.
01
Vrhunska natančnost obdelave:
Optimizirana zasnova zagotavlja odličen učinek dušenja, kar zagotavlja brezhibno natančnost tudi med zapletenimi postopki obdelave.
02
Ekstra-Wide Base Design:
Izjemno-široko podnožje in ojačano ohišje nudita izboljšano oporo in največjo togost rezanja med-hitrimi gibi.
03
Izboljšana stabilnost delovanja:
Opremljen z natančnimi linearnimi vodili za lažji-hitri premik, hkrati pa ohranja gladko in stabilno delovanje.
04
Visok{0}}navor:
Vsebuje natančna kroglična vretena, povezana z neposrednim{0}}pogonskim motornim sistemom za zagotavljanje visokega navora in učinkovito odpravo zračnosti.
05
◆ Profesionalna aplikacija
Kot visoko{0}}zmogljiva rešitev za 5-osno obdelavo ta center združuje hitrost, togost in natančnost. Posebej je zasnovan za izpolnjevanje strogih zahtev proizvodnje kompleksnih delov v vesoljski, avtomobilski industriji, industriji kalupov in drugi visokotehnološki industriji.
XMDR-400+ 5-osni navpični obdelovalni center tipa trna
◆ Specifikacije modela
Tabela parametrov 5-osnega navpičnega obdelovalnega centra
|
Model |
MU-400S |
MUA-400S |
XMDR-400+ |
|
Potovanje |
|||
|
Pot osi X/Y/Z (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
Območje nagiba osi (deg) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
Območje vrtenja osi C (deg) |
360 |
360 |
±360 |
|

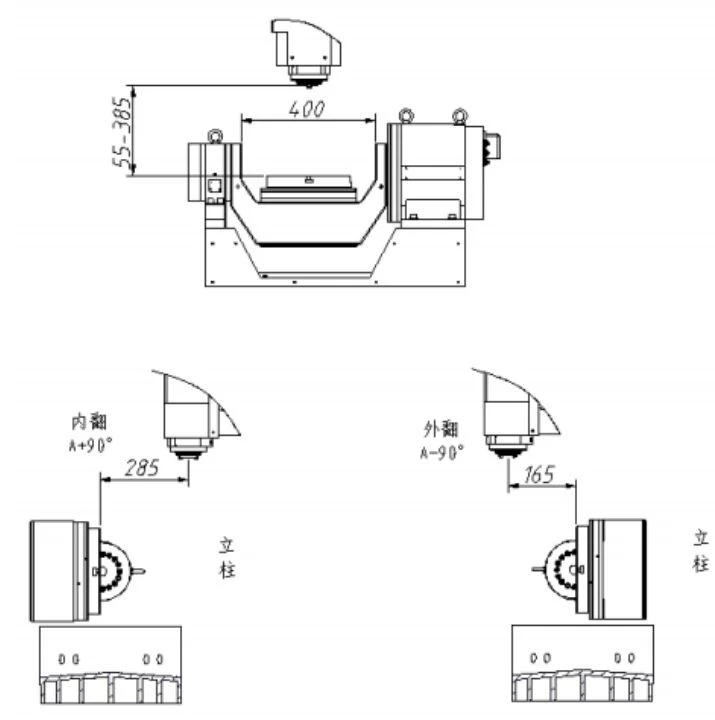

Razdalja od konca vretena do mize (os pri 0 stopinjah) (mm) |
150–750 |
150–750 |
55–385 |
|
Delovna miza |
|||
|
Velikost mize (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Nosilnost mize (nagib 0–45 stopinj) (kg) |
400 |
400 |
260 |
|
Nosilnost mize (nagib 45–90 stopinj) (kg) |
150 |
150 |
60 |
|
Hitrost podajanja |
|||
|
X/Y/Z hitri tek (m/min) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Hitrost podajanja pri rezanju (mm/min) |
10000 |
10000 |
10000 |
|
Hitro podajanje osi A/C (rpm/min) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Vreteno |
|||
|
Hitrost vretena (rpm) |
12000 |
12000 |
12000 / 24000 |
|
Vrsta pogona vretena |
Neposredna spojka |
Neposredna spojka |
Neposredna spojka |
|
Konus vretena (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Motor vretena (kw) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Natančnost |
|||
|
Natančnost pozicioniranja X/Y/Z (mm) |
±0.007 |
±0.007 |
±0.005 |
|
Ponovljivost X/Y/Z (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Ponovljivost osi A/C (lok-sek) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Zabojnik za orodje (izbirno) |
|||
|
Zmogljivost orodja |
24 |
24 |
21 |
|
Maks. premer orodja (brez sosednjih orodij) (mm) |
120 |
120 |
60 |
|
Maks. dolžina orodja (mm) |
300 |
300 |
120 |
|
Maks. teža orodja (kg) |
8 |
8 |
8 |
|
drugi |
|||
|
Skupna višina stroja (mm) |
3061 |
3061 |
2180 |
|
Talna površina (D × Š) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Zahtevana moč (kva) |
30 |
30 |
20 |
|
Teža stroja (pribl.) (T) |
8 |
8 |
3 |
|
CNC krmilnik |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
